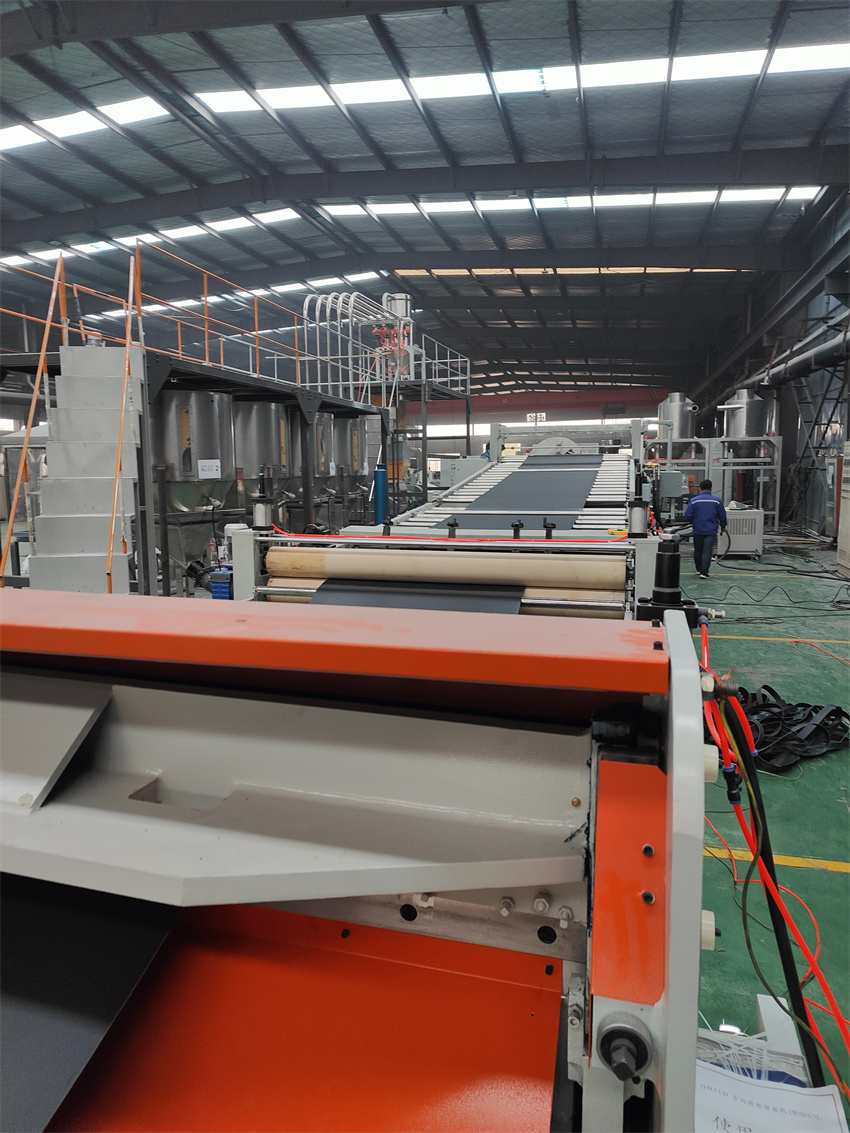

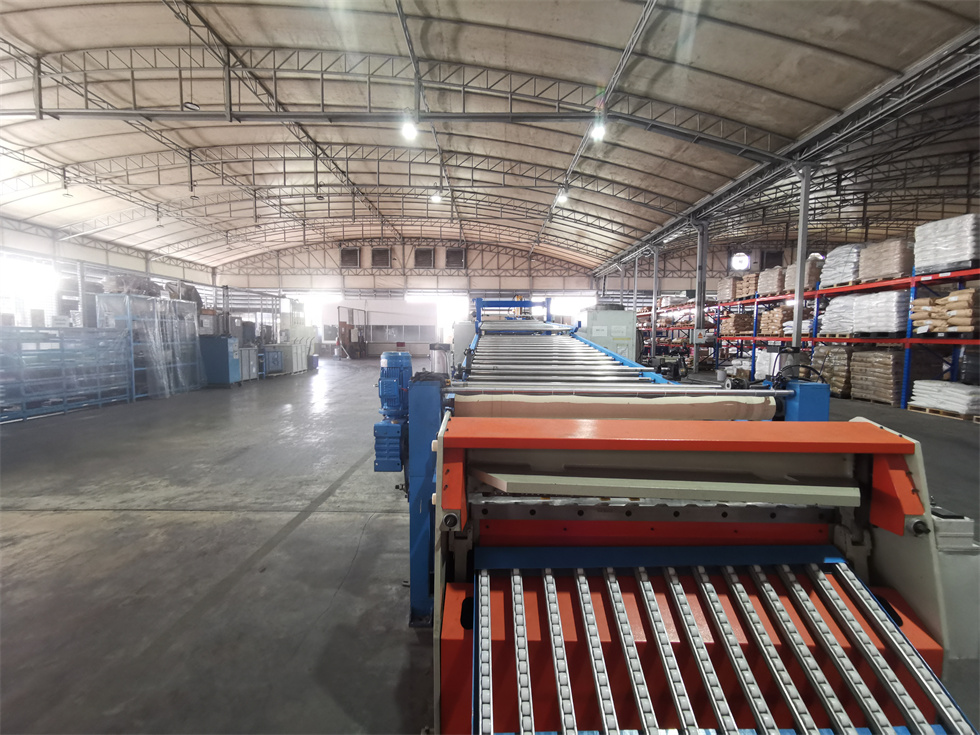

塑料片材擠出機_塑料片材擠出機_玖德隆機械有限公司 塑料片材擠出機配置單： JDL-單螺桿片材生產線一、系統機組技術參數 Ⅰ、機器顏色：主機為：公司標色；電柜為：電腦色；防護罩：黃色 Ⅱ、擠出工藝：螺旋上料機-----單螺桿計量式喂料——JDL-90單螺桿擠出機——液壓雙柱換網系統-------熔體泵------片材擠出模具-----三輥壓光------三輥冷卻系統----二棍回火輥----托架冷卻-----測厚儀------冷卻牽引-----切邊裝置-----緩存區-----計米器-----飛切系統----雙工位收卷機------主機采用：PLC控制Ⅲ、加工物料：PE+TPE+POE+70%-80%顆粒鐵粉母粒 要 求：制品寬度：800mm 制品厚度：0.5-1mm 產 能：80-150公斤/小時 注意事項：取決于客戶的配方、工藝、生產條件二. 技術配置（一）單螺桿喂料系統1)單螺桿喂料機； 電機功率：1.1kw；“杰特或羅賓康”變頻器；料斗加大2）螺旋上料機一臺（二）JDL-100擠出機1、減速箱：采用ZLYJ系列專業為單螺桿橡塑擠出機配套設計的高精度硬齒面帶推力座的齒輪傳動裝置，設計采用JB/T8853-2001《圓柱齒輪減速機》規定的各項技術規范，輸出軸采用高強度42CrMo，其他齒輪和軸類零件采用高強度20CrMnTi材料；齒輪經滲碳、淬火、磨齒工藝加工，齒輪精度高、硬度高；齒輪精度為GB10095-88,6級，齒面硬度在HRC-54～62，在空心輸出軸前端配置推力軸承，承受螺桿工作時的軸向推力，整機體積小、承載能力高，傳動平穩、噪聲低、效率高。當油位低于油標位置時，請?zhí)砑又胸?fù)荷工業齒輪油L-CKC220或L-CKC320（油品需客戶自行采購2 .齒輪箱冷卻系統1）減速箱冷卻系統；油泵功率：0.75kw；采用板式冷卻器，3平方 3、主電機：:1）交流電機；功率：75kw；“蒙特”電機；“杰特或羅賓康”變頻器。4、螺桿 1）直徑：φ90mm；長徑比：30:1；材質為38CrMoALA氮化處理，氮化HRC65-70，深0.6-0.75mm，脆性不大于II級。螺桿表面鍍硬鉻處理，排氣螺桿5、料筒1）材質為38CrMoALA氮化處理，氮化HRC65-70，深0.6-0.75mm，脆性不大于II級；2）螺筒采用水冷卻；筒體上開槽，盤銅管，通冷卻水；螺筒上加防護罩，不銹鋼材質；加熱區段：采用優質鑄鋁或紅外線加熱器，第：二三功率加大6、水冷卻系統1）水泵泵電機功率：0.75kw；自動控水電磁閥；手動閥用銅閘閥控制；加大水流量，2）不銹鋼冷卻水箱，水箱里面帶凈化功能，板式熱交換器2個,每個3平方3）不銹鋼水箱必須要放-30度防凍液（防凍液乙二醇）假如不按照規定放防凍液,會導 致鋁制冷卻器漏水,不在保修內7、液壓雙柱不停機換網系統：1）位置：固定位置在機筒出料端和機頭之間；3）液壓缸、液壓站等一套，采用YA-N46抗磨46#液壓油；
（油品需客戶自行采購）（三）計量泵1）規格：JDL-100cc,驅動功率7.5Kw電機,變頻控制，“杰特或羅賓康”變頻器，計量泵最高轉數0-60轉/分2）計量泵與減速箱連接，采用萬向聯軸器，泵的入口及出口各配一個壓力傳感器，（四）片材模具：出料有效寬度1050mm；制品寬度800mm；制品厚度0.5-1mm，模頭材料：P20鋼材，采用不銹鋼加熱棒；模頭流面鍍硬鉻處理。模具單邊堵頭200mm，手搖（五）三輥壓光機JDL-1200 45度斜三輥 《一套》1、機架采用型鋼焊接而成，有較高的鋼性。整個機架由兩件墻板、頂聯接板及底座組成，各安裝面均經過機械加工，以確保安裝精度。2、減速箱、電動機本機采用輥筒獨立傳動，每個輥筒軸端均配有一傳動減速箱，傳動平穩、噪音低、效率高，結構緊湊。電動機采用交流電機，功率：1.5kw×3臺;三輥線速度為0-10米分鐘3) 輥筒1) 輥筒直徑：上輥φ350mm /中輥φ350mm/下輥φ350mm，輥面寬度1200mm2) 輥筒控溫水進出口徑：11/4”輥筒圓度：0.005mm,輥筒同軸度：φ0.012mm,輥筒表面粗糙度：Ra0.025μm,輥筒外圓表面淬硬HRC55～60,淬硬深度3～5mm；輥筒表面鍍硬鉻，t=0.08～0.103) 輥筒壁厚：50mm,輥筒軸承組：采用日本NSK耐高溫雙列圓柱滾子調心軸承,軸承座：結構為剖分式，以便快速更換輥筒。上蓋上開潤滑孔，方便維護。4、輥筒調距裝置1) 輥筒上下采用液壓調整升降。微調為手動，并兩端可單獨調節，調節范圍0-70mm，2) 輥筒間隙調整采用絲桿結構，手動微調，微調范圍：1-5mm，5、移動組件1) 整個移動組件由傳動系統、滾輪升降組件等組成, 傳動電機功率：0.37kw,采用雙級減速器傳動，移動平穩，亦可手動微調2) 二輥前后移動導軌要求長度為:1500mm;導軌上要有預留固定孔;方便在客戶現場安裝膨脹螺絲POE片材擠出機 http://www.hrued.com/xinwenzhongxin/2022-12-06/241.html
